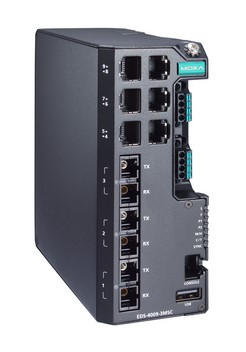

EDS-4009-3MSC-LV

Технические характеристики:

• Общее количество портов 9
• Уровень коммутатора L2
• Тип разъема для "витой пары" RJ45

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication
• Протоколы IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
• Протоколы управления IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
• Протоколы фильтрации GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
• Протоколы резервирования STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation
• Протоколы безопасности Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy
• Протоколы синхронизации времени SNTP, NTP Server/Client, NTP Authentication
• Таблица MAC-адресов 16000
• Размер буфера пакетов 1 Мбит

• Максимальное количество VLAN 256
• Диапазон VLAN ID 1 ~ 4094
• Количество групп IGMP 512
• Количество приоритизированных очередей 4

• Витая пара (разъем RJ45) 6

• Многомодовое оптоволокно (разъем SC) 3

• Количество каналов дискретного ввода 1
• Напряжение лог. 1 +13 ~ +30 В пост.
• Напряжение лог. 0 -30 ~ +3 В
• Максимальный ток, мА 8

• Количество каналов релейного вывода 1
• Нагрузочная способность реле 1 А при 24 В пост.

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP
• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

• Светодиодные индикаторы PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

• Интерфейс управления RS-232 (RJ45)
• Кнопка Reset Есть
• Разъем консольного порта RS-232 RJ45
• MIB-базы P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
• DIP-переключатели Turbo Ring, Master, Coupler, Reserve
• Порт для загрузки/сохранения настроек USB-порт (разъем Type A), в данный момент не используется

• Рабочее напряжение 12/24/48 В пост. (9.6 ~ 60 В пост.)
• Потребление тока 12/48 В пост., 1.50/0.40 А или 24 В пост., 0.70 А
• Разъем электропитания Клемма
• Защита от неверной полярности Есть

• Рабочая температура, °C -10 ~ +60
• Температура хранения, °C -40 ~ +85
• Рабочая влажность, % 5 ~ 95

• Защита от пыли и влаги IP40
• Защита по току Есть

• Материал корпуса Металл

• Габаритные размеры, мм 55 x 140 x 120
• Вес нетто, кг 0.82

• Монтаж
• На DIN-рейку
• Настенный (опционально)

• Безопасность
• EN 62368-1
• UL 61010-2-201
• Электромагнитная совместимость (EMI)
• CISPR 32
• FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS)
• IEC 61000-4-4 (EFT)
• IEC 61000-4-3 RS
• IEC 61000-4-5 Surge
• IEC 61000-4-6 CS
• IEC 61000-4-8
• IEC 61000-4-2 (ESD)
• Электромагнитная совместимость (EMC)
• EN 55022/24
• EN 61000-6-2
• EN 61000-6-4
• Применение на электрических подстанциях
• IEC 61850-3
• IEEE 1613
• Применение на транспорте
• EN 50121-4
• NEMA TS2
• Удары IEC 60068-2-27
• Свободное падение IEC 60068-2-32
• Вибрации IEC 60068-2-6
• Промышленная кибербезопасность
• IEC 62443-4-1
• IEC 62443-4-2
• Среднее время наработки на отказ (MTBF), часов 972841
• Сертификаты Промышленная кибербезопасность: IEC 62443-4-1, IEC 62443-4-2
