МС240 Цифровая АТС c поддержкой СОРМ

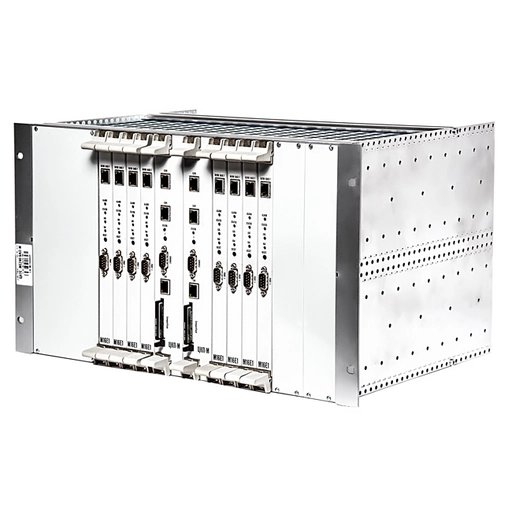

Цифровая АТС МС240 является современной конвергентной коммуникационной платформой с высокими технико-экономическими показателями, применяется на городских и сельских сетях в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи, а также выноса абонентской емкости. Архитектура МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.Модули станции устанавливаются в общий 19" блок высотой 6U. В один абонентский блок можно установить до 16 модулей периферии. Один абонентский блок ЦАТС МС240 имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Емкость станции увеличивается путем добавления блоков расширения, количество которых зависит от требуемой абонентской емкости и не превышает четырех. При этом для управления блоками расширения используется один центральный процессор (ЦП.Е), установленный в одном из каркасов станции. Центральный процессор станции МС240 (ЦП.Е) позволяет, путем подключения абонентских блоков расширения, увеличить емкость до 1920 АЛ с нагрузкой 0,6 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл. АТС большой емкости строятся на базе блока коммутатора потоков БКП-М. Блоки МС240, с установленными модулями абонентских комплектов, подключаются к БКП-М по протоколу V5.2. Максимальная емкость БКП-М – 256 потоков Е1 (G.703), абонентская емкость – 30000 номеров. Абонентский вынос МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная абонентская емкость MC240AN – 768 номеров. Коммутация соединений осуществляется в вышестоящей станции, например БКП-М. Подключение к IP-сетям Модуль шлюза TM.IP обеспечивает простую интеграцию TDM и NGN сетей. Модуль поддерживает протоколы IP-телефонии – SIP, SIP-T и H.323, передачу факсов и все основные аудиокодеки, применяемые в сетях VoIP. Схема применения: Оконечная/опорная АТС; Узловая АТС Абонентский вынос Шлюз в IP-сети Соединительные линии: Цифровые потоки Е1: CAS, E&M, R2/R2.ext,FXO/FXS, PRI (Q.931/EDSS1), SS7 ИКМ-15 H.323, SIP/SIP-T FXS, FXO Аналоговые 4-х/6-типроводные СЛ с любыми типами сигнализации(в том числе ТДН, АДАСЭ, ССС) Абонентские линии Телефонные аппараты с импульсным и частотным набором номера Модем, факс Телефоны с функцией CallerID IP-телефоны Удаленные абонентские устройства(по протоколам ТДН и АДАСЭ) Таксофоны местной и междугородной телефонной связи
