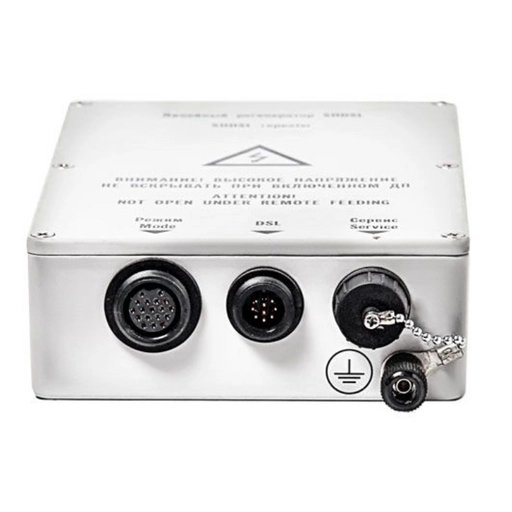

MXL2E-2 SHDSL-модем

SHDSL-модемы MXL2-2 предназначены для организации новых цифровых трактов по физическим линиям и для увеличения пропускной способности существующих систем по технологии G.shdsl, позволяющей достигнуть максимальной скорости передачи данных до 11,4 Мбит/с по одной паре (стандарт ITU-T G.991.2). Для данных устройств расширен набор сетевых функций модемов – добавлен DHCP-сервер, функции firewall, NAT, связывание интерфейсов в единый канал передачи данных (bonding). При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса. Подсистема ДП Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи. Аналоговая служебная связь Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален. Цифровая служебная связь Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока. Телеметрия Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами. Удаленный мониторинг и управление Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback. Преимущества модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN; дистанционное питание до 6-ти регенераторов с одной стороны; напряжение дистанционного питания + 300 В; устройства работают под управлением операционной системы Linux; определение места обрыва линии с точностью до регенерационного участка; цифровая служебная связь; возможность организации VLAN; поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1; дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее); единая система мониторинга.
