УЗДП PROxima: защита от дугового пробоя — как работает и что выбрать

Короткое замыкание и утечка на землю — не единственные причины пожаров в электрощитах. Есть третий класс аварий: дуговой пробой. Искра между плохо затянутым контактом, переломленным проводом или окисленной клеммой горит при температуре в несколько тысяч градусов, но ток в цепи при этом может быть меньше номинала автомата. Ни модульный автомат, ни УЗО такую аварию не видят. Для неё и придумали УЗДП — устройство защиты от дугового пробоя.

Чем УЗДП отличается от автомата и УЗО

Автоматический выключатель срабатывает на сверхток: перегрузку и короткое замыкание. УЗО и АВДТ — на дифференциальный ток утечки. Дуга не даёт ни того, ни другого: она «шумно» горит последовательно с нагрузкой, и цепь продолжает работать. УЗДП анализирует форму тока в защищаемой линии и распознаёт характерный высокочастотный спектр дуги, после чего разрывает цепь — раньше, чем искра успевает поджечь изоляцию, кабельный канал или рядом лежащие материалы. Функции обычного автомата при этом сохраняются: модуль защищает линию и от сверхтока.

Три исполнения серии PROxima

У EKF линейка построена по одному принципу, но с разным набором функций:

• УЗДП PROxima — только защита от дугового пробоя плюс автоматический выключатель. Номиналы от 10 до 63 А, цена от 14 541 ₽.
• УЗДП PROxima (C) 6 кА — то же, но с явно указанными характеристикой срабатывания C и номинальной отключающей способностью 6 000 А. Это исполнение удобно для проектов, где в задании жёстко прописаны характеристики аппарата. Номиналы 10–63 А, цена от 14 875 ₽.
• УЗДП + АВДТ — объединяет защиту от дуги, сверхтока и утечки (30 мА) в одном корпусе. Одно устройство вместо двух на DIN-рейке: экономит место в щите и время монтажа, стоит 17 271,71 ₽.

Что выбрать по току

Номинал УЗДП подбирается по защищаемой линии так же, как у автомата: 10 и 16 А — групповые линии освещения и розеток, 20–25 А — кухонное оборудование и линии средней мощности, 32–40 А — вводные и распределительные линии, 50–63 А — питание щитов и мощных потребителей. Если на линии уже стоит автомат, номинал УЗДП берут не выше его — иначе защита перестанет быть селективной.

Пример: УЗДП 1P+N 10 А (C) 6 кА

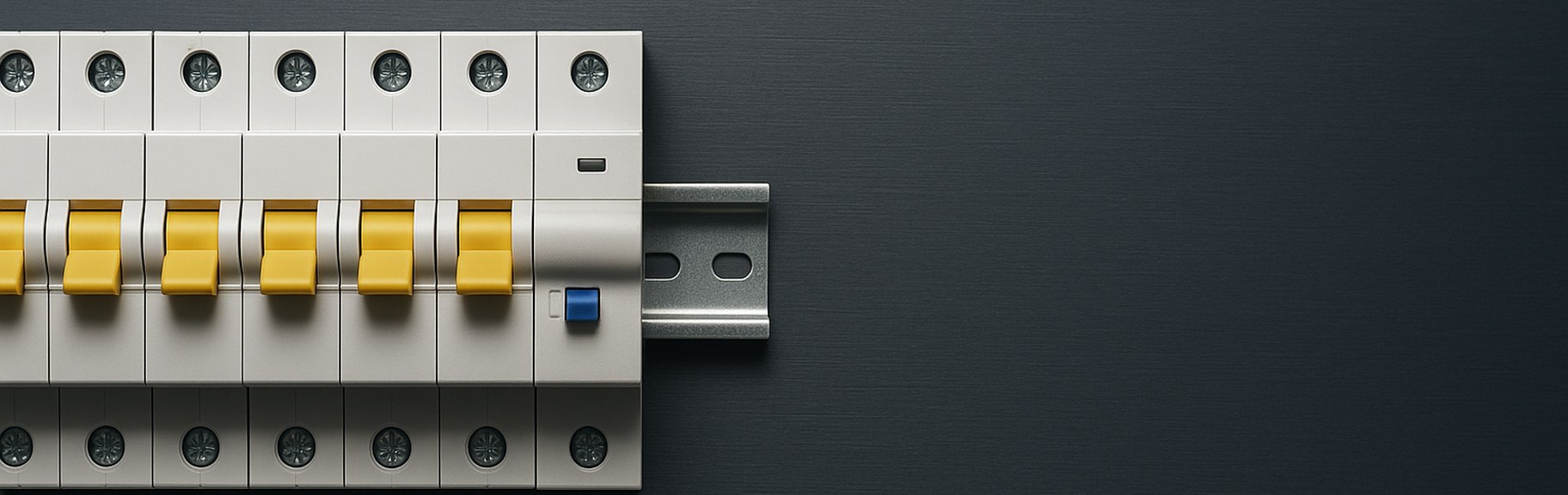

Устройство на два модуля (90 × 35 × 78 мм) с номинальным током 10 А, характеристикой срабатывания C, отключающей способностью 6 000 А и рабочим напряжением 230/240 В. Один полюс плюс нейтраль, степень защиты IP20, диапазон рабочих температур −25…+40 °C. Ставится на стандартную DIN-рейку, цена — 15 603,71 ₽.

Где имеет смысл ставить

Деревянные и каркасные дома, гостиницы и общежития, музеи, библиотеки и архивы, объекты с большим количеством разъёмных соединений — серверные, узлы связи, щиты с протяжкой кабеля. Отдельный случай — реконструкция: в старых линиях с алюминиевой проводкой и окисленными контактами риск дугового пробоя выше, чем в новой меди.

Все модели серии — в разделе каталога «УЗДП»: от 10 до 63 А, включая комбинированные исполнения с АВДТ. Подобрать аппарат под конкретную линию помогут наши инженеры — напишите или позвоните, посчитаем номинал и селективность по вашему щиту.
